| 应用范围 | 控制 | 品牌 | 鸣山 |
| 型号 | BK DG JBK | 频率特性 | 低频 |
| 电源相数 | 单相 | 铁心形状 | EI型 |
| 冷却形式 | 干式 | 铁心形式 | 芯式 |
| 绕组形式 | 双绕组 | 防潮方式 | 开放式 |
| 冷却方式 | 自冷 | 外形结构 | 立式 |
| 电压比 | 输入电压220V 380V | 输出电压220V 110V 36V 24V 6V | |
| 额定功率 | 1KVA-30KVA | 波形 | 无附加波形失真 |
| 1BK DG JBK系列控制变压器概述： | |||
| BK DG JBK系列放映机隔离变压器是我公司在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型干式隔离变压器，从300VA到50KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压 器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。BK DG JBK系列隔离变压器适用于交流50Hz至60Hz，电压660V以下的电路中，用于进出口重要设备、精密机床、放映机，机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％） 绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的 设计与制造。加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N- G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。 | |||
| 2适用范围： | |||
| BK DG JBK系列隔离变压器,适用于交流50～60Hz，输入电压不超过1000V的电路中，作为各类机床、机械设备等一般电器的控制电源、局部照明及指示电源、也可作为小型（100KVA以下）动力电源用。 | |||
| 3正常工作条件及安装条件： | |||
|
1、海拔: 安装地点的海拔不超过2000m； 2、温度：周围空气温度不超过+40。C，且其24h内的平均温度值不超过+35。C，周围空气温度的下限为-5。C; 3、湿度：环境温度为+40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，例如+20。C达90%; 4、安装在无剧烈震动和冲击振动的地方； 5、在无爆炸危险介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。 |
|||
| 4结构特征 | |||

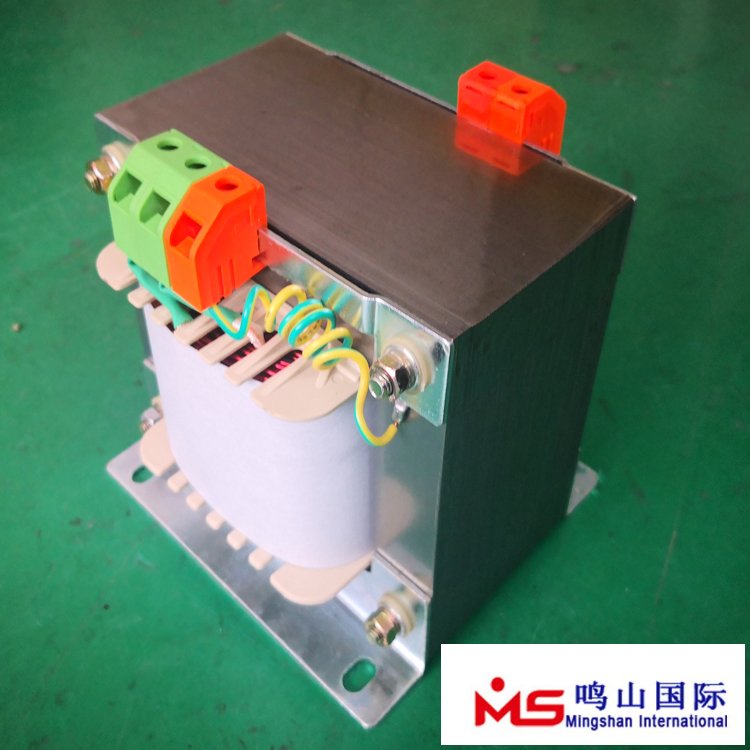

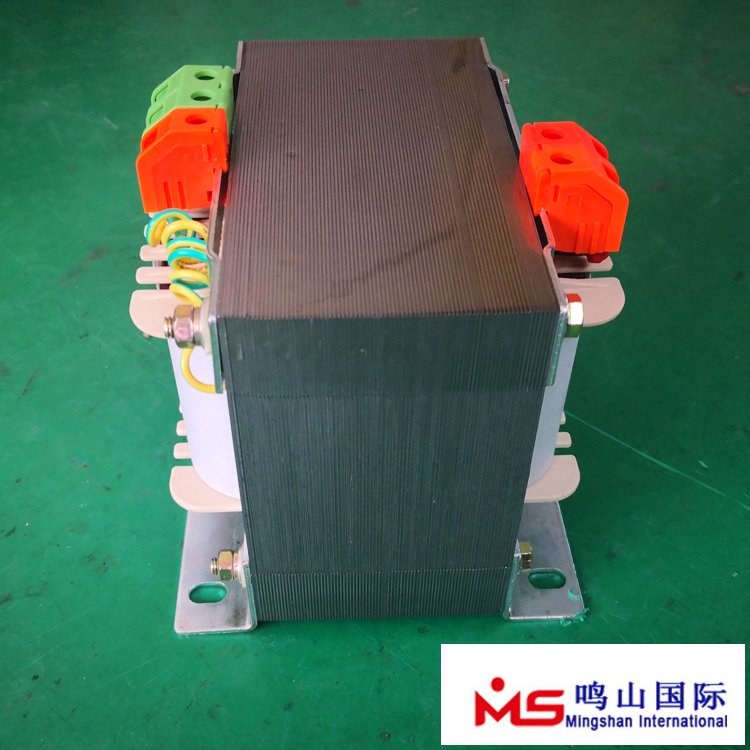

| BK DG JBK系列隔离变压器可制成开启式或防护式，具有损耗低、噪声小、防火性能好和不污染环境等优点。属于可移式变压器。变压器的铁芯采用冷轧硅钢片，铁轭两侧以型钢或钢板作夹件，通过螺杆加以紧固。产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控仪、转向轮等，以便移动。 | |||
| 5订货须知： | |||
|
1、产品型号 2、额定容量 3、相数放映机电源电压220V(单相)或者380V（三相） 4、联接组别 5、调压方式 6、高、低压电压 7、有无特殊要求 |
|||
| 项目尺寸容量 | 长 | 宽 | 高 | 孔距 | 安装孔 | （脚架厚度） | 重量（KG） | |
| 40-63 | 83 | 85 | 89 | 56+-0.4 | 46+-2.5 | 4.8*9 | 1 |
1.3 1.9 |
| 100 | 86 | 105 | 94 | 64+-0.4 | 62+-2.5 | |||
| 160 | 98 | 105 | 109 | 84+-0.4 | 71+-3 | 5.8*11 | 1.5 |
2.6 3.6 |
| 250 | 98 | 120 | 109 | 84+-0.4 | 85+-3 | |||
| 400 | 122 | 102 | 125 | 90+-0.4 | 85+-2 | 5.8*9 | 2 |
5.0 7.5 |
| 630 | 152 | 112 | 150 | 122+-0.5 | 90+-3.5 | 7*13 | ||
| 1000 | 160 | 210 | 151 | 126+-2 | 152+-2 | 7*12 | 3 |
11 16 |
| 1600 | 184 | 235 | 163 | 146+-3.5 | 176+-3.5 | |||
| 2500 | 210 | 265 | 171 | 174+-3.5 | 200+-3.5 | 4 | 22 | |
