SBK/SG三相隔离变压器

您当前位置:三相干式隔离变压器三相稳压器三相感应式调压器硅钼棒加热变压器放映机隔离变压器上海鸣山电气有限公司 > 产品中心 > 变压器 > SBK/SG三相隔离变压器

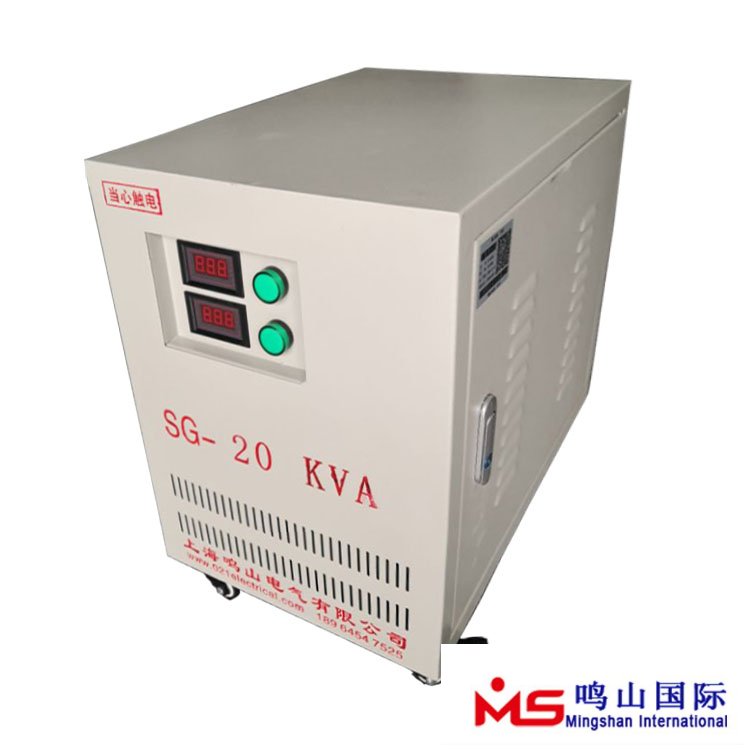

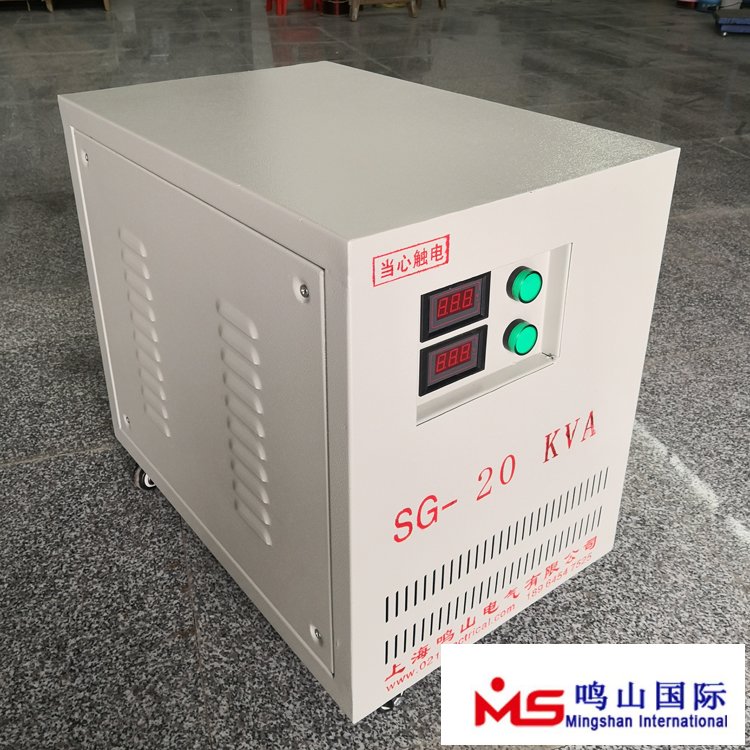

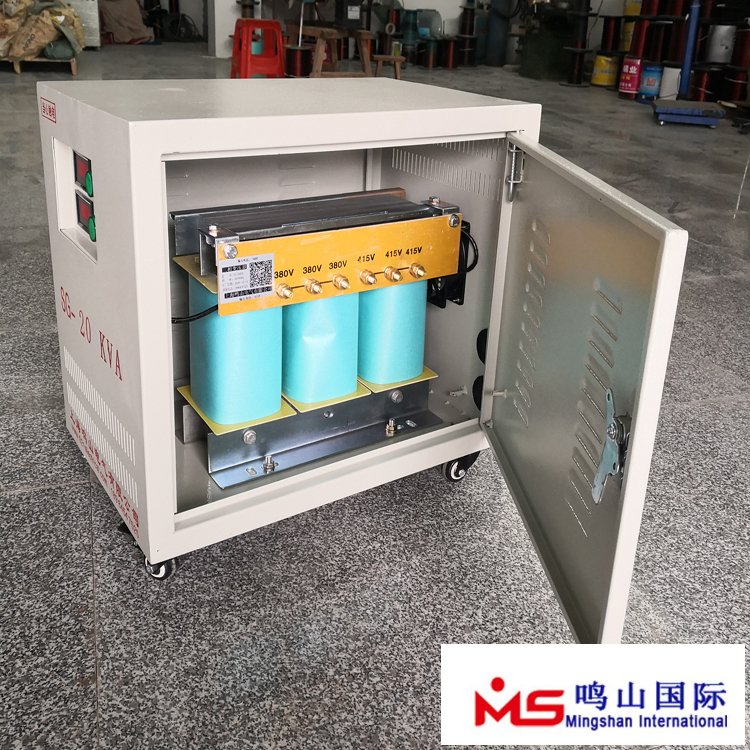

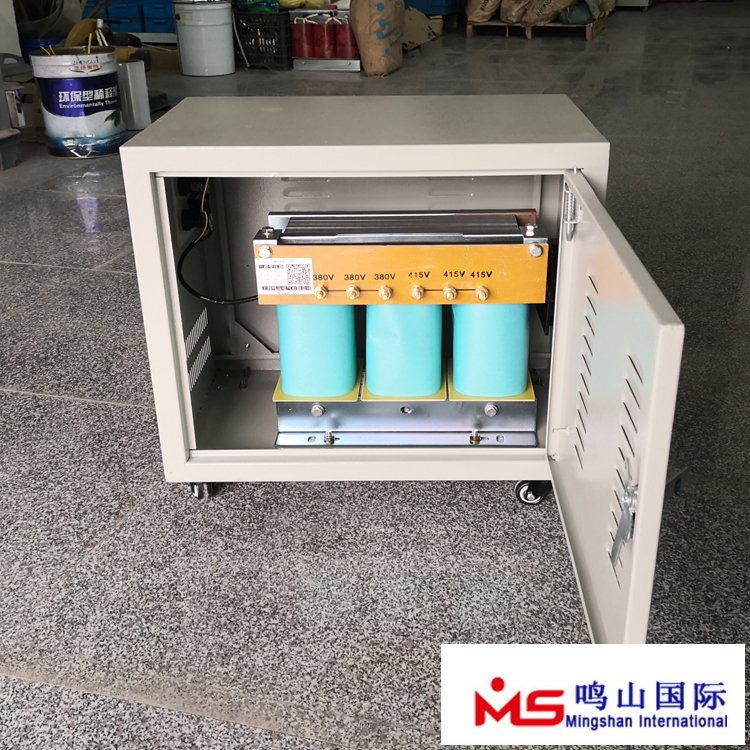

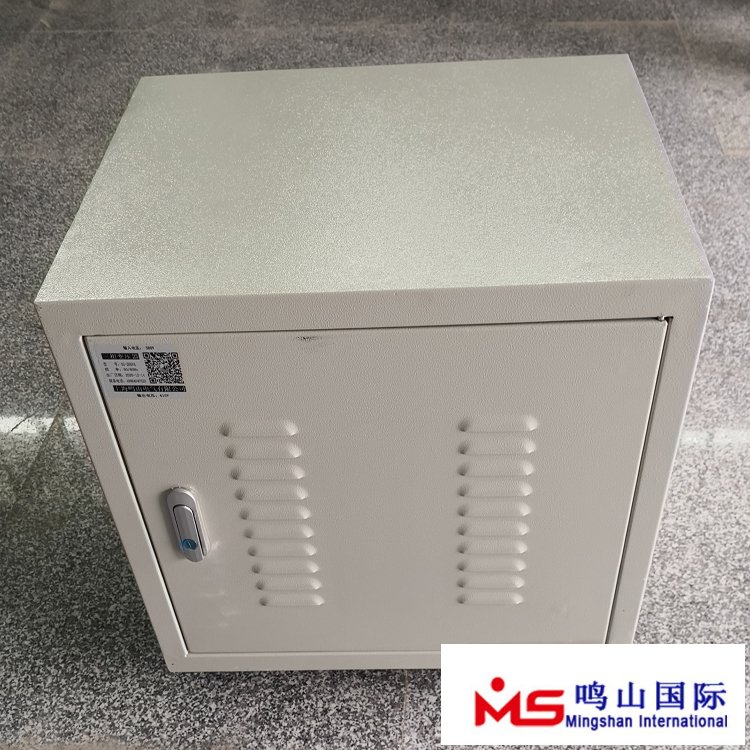

SG-20KVA380V变415V三相变压器

产品名称：

SG-20KVA380V变415V三相变压器

所属类别：

SBK/SG三相隔离变压器

联系我们：

021-39507126

400热线：

企业QQ：

相关产品：

SG系列三相干式变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到2500KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸

三相干式变压器描述

应用范围	电源	品牌	鸣山
型号	SG	频率特性	低频
电源相数	三相单相	铁心形状	EI型
冷却形式	干式	铁心形式	芯式
绕组形式	双绕组	防潮方式	开放式
冷却方式	自冷	外形结构	立式
电压比	输入电压380V	输出电压415V(电压可以按需定制)
额定功率	1KVA-2000KVA	波形	无附加波形失真
1，三相干式变压器概述
SG系列三相干式变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到2500KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压2000V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
2，产品特点
在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。
3，特性优点
1，高度隔离 2，N-G性能良好 3，高度共模抗干扰抑制 4，将△转换为Y或Y至△ 5，电压抽头容易转换 6，按用户的特殊性能要求设计
4，使用条件
1 适用海拔高度：≤5000m 2 环境温度：-15℃～+45℃ 3 相对湿度：≤90% 4 安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。 5 凡不符合上述使用条件的，应与我们协商确定。
5订货须知：
1、产品型号　 2、额定容量　 3、相数(单相)（三相） 4、联接组别　 5、调压方式　 6、高、低压电压　 7、有无特殊要求

三相变压器（常用）规格及尺寸如；

规格	输入电压	输出电压	不带外壳产品尺寸(cm)		带外壳尺寸(cm)	重量(kg)
SG-5 KVA	380v.280v, 220v,208v 200v,110v等任何电压都可以按客户要求订做	1140v.690v 480v.460v. 440v.415v 380v 可根据客户要求订制	30×15×25	35	45×25×30	56
SG-6KVA			30×16×25	40	45×25×30	64
SG-7KVA			30×15×30	45	50×25×35	80
SG-8KVA			36×16×30	55	50×25×35	85
SG-10KVA			36×21×33	90	60×32×65	130
SG-15KVA			36×24×33	135	70×35×77	185
SG-20KVA			42×24×37	180	70×35×77	220
SG-30KVA			48×28×42	220	80×40×87	260
SG-40KVA			48×30×42	265	90×50×95	320
SG-50KVA			48×32×42	295	90×50×95	360
SG-60KVA			65×32×66	370	100×50×105	440
SG-80KVA			70×32×67	450	100×50×105	530
SG-100KVA			75×35×6	490	100×50×105	570
SG-120KVA			75×35×68	520	100×50×105	600
SG-150KVA			85×37×68	650	120×65×115	690
SG-180KVA			95×45×83	780	120×65×115	930
SG-200KVA			95×45×83	850	120×65×115	1010
SG-250KVA			95×45×83	1080	120×65×115	1180
SG-300KVA			105×45×95	1350	120×70×125	1450
SG-320KVA			105×45×95	1380	130×50×135	1490
SG-350KVA			105×45×95	1480	130×50×135	1600
SG-400KVA			115×55×105	1640	140×60×145	1750
