SBW三相电力稳压器

您当前位置:三相干式隔离变压器三相稳压器三相感应式调压器硅钼棒加热变压器放映机隔离变压器上海鸣山电气有限公司 > 产品中心 > 稳压器 > SBW三相电力稳压器

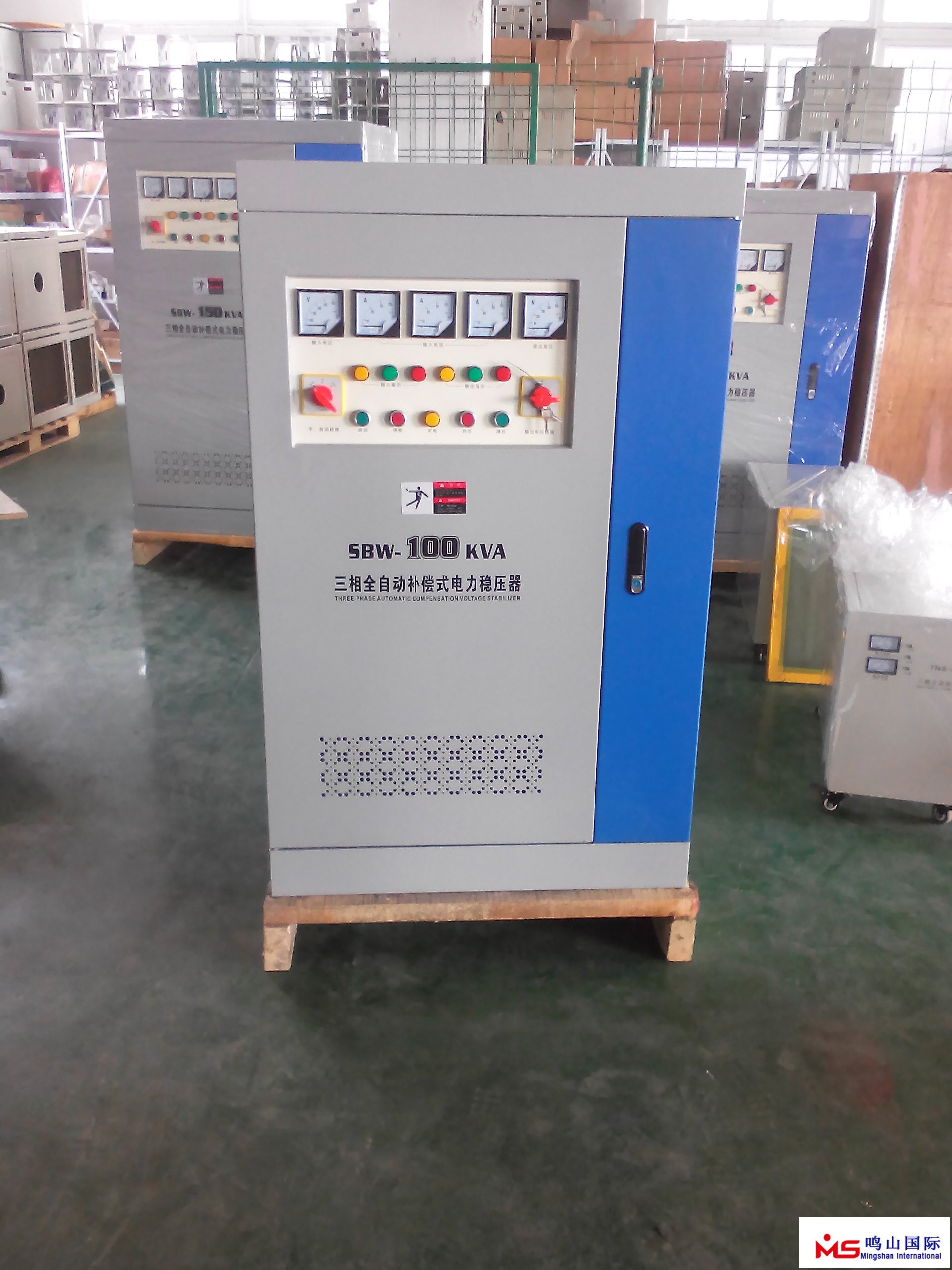

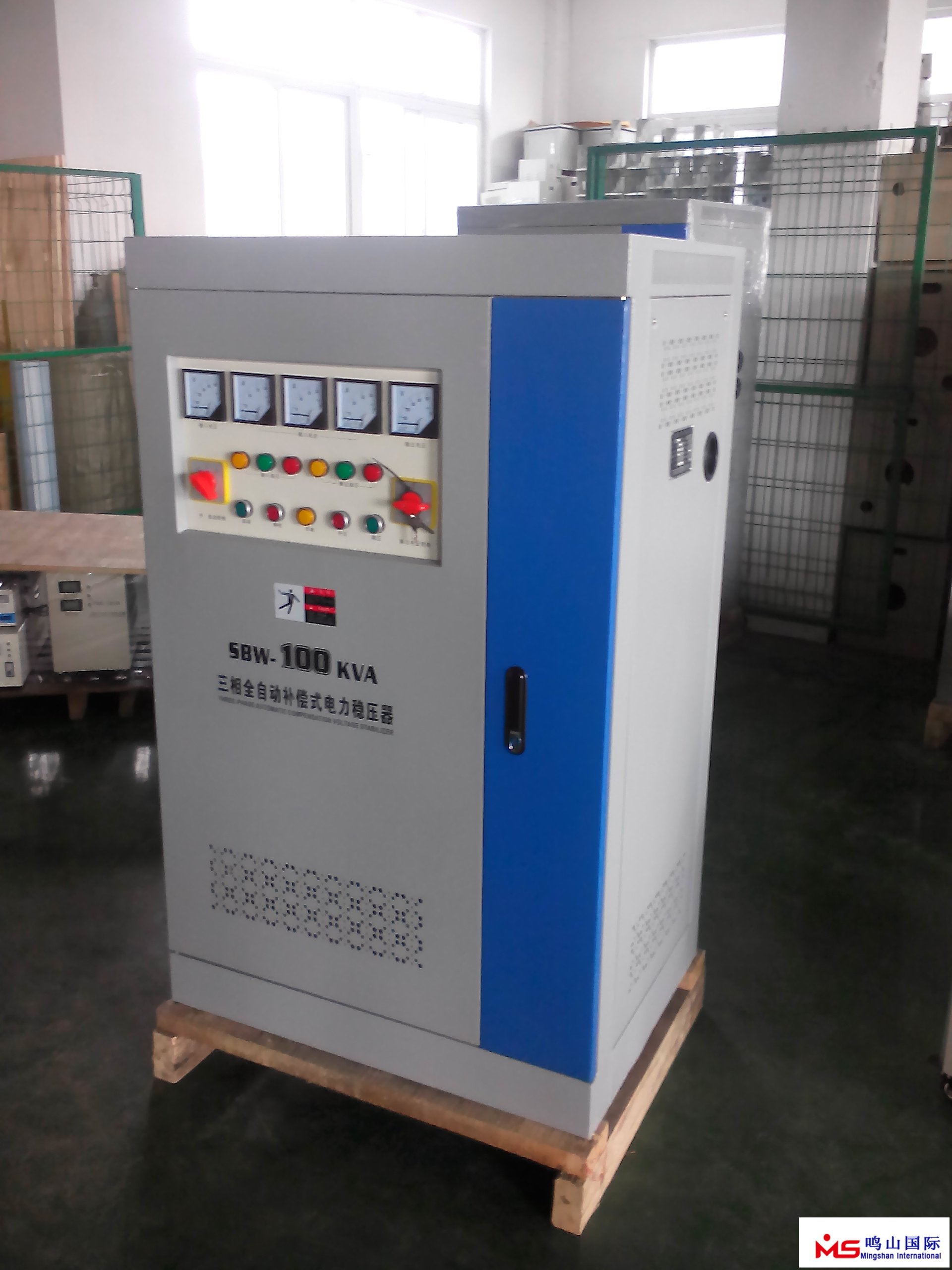

SBW-100KVA电力稳压器

产品名称：

SBW-100KVA电力稳压器

所属类别：

SBW三相电力稳压器

联系我们：

021-39507126

400热线：

企业QQ：

相关产品：

SBW、DBW系列单、三相全自动补偿式稳压器，是我公司引进吸收西欧先进技术，同时结合我国国情，为稳定交流电压而设计。当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压的稳定。

SBW、DBW单、三相全自动补偿式稳压器

应用范围	电源	品牌	鸣山
型号	SBW	频率特性	低频
电源相数	三相	铁心形状	EI型
冷却形式	干式	铁心形式	柱式
绕组形式	双绕组	防潮方式	开放式
冷却方式	自冷	外形结构	立式
电压比	输入电压380V	输出电压380V(电压可以按需定制)
额定功率	50KVA-2000KVA	波形	无附加波形失真
1，SBW、DBW单、三相全自动补偿式稳压器概述
SBW、DBW系列单、三相全自动补偿式稳压器，是我公司引进吸收西欧先进技术，同时结合我国国情，为稳定交流电压而设计。当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压的稳定。本系列产品与其他型式稳压器相比具有容量大、效率高、无波形畸变、电压调节平稳等优点，适用负载广泛，能承受瞬时超载，可长期连续工作，手动／自动随意切换、设有过压、过流缺相、相序保护及机械故障自动保护，以及体积小、重量轻。使用安装方便、运行可靠等优点。
2，产品性能
输入电压:单相220V±20％或220V±30％(订货时需说明) 三相(三相四线)380V±20％或380±30％(订货时需说明) 输出电压:单相220V,三相(三相四线)线电压380V或相电压220V 输出电压精度：（2-5%）可调，出厂设定为3% 频率：50-60 Hz 效率：≥95%(功率等级50KVA以上) 响应时间：≤1.5S(当外界电压变化10% 波形失真：无附加波形失真保护功能：具有过压，过流，缺相，相序保护（单相及三相150KVA以下无缺相及相序保护）及机械故障保护市电功能：三相产品市电、稳压方便切换（单相无此功能）过载能力：二倍的额定电流，维持1分钟（针对电梯及CT专用稳压器）启动方式：上电自动启动或人工启动可选择工作方式：可长期、连续无人值守工作绝缘电阻：≥2MΩ 电气强度：工频正弦电压2000V历时1分钟无击穿及闪络现象
3，稳压器的设计原理
稳压器是利用的负反馈原理，在稳压器中有一个可以检测出输出电压变化的电路（误差放大器反相输入端的分压电阻采样电路，这个电路可以缩小到只有一个集成芯片），当输出电压改变时，检测出输出电压变化的电路由芯片提供反馈给电机，再由伺服电机带动转臂自动的调整电刷的所在位置，从而使输出电压稳定，这是简单的稳压器。　　所有的稳压器，都利用了相同的技术实现输出电压的稳定.输出电压通过连接到误差放大器反相输入端的分压电阻采样，误差放大器的同相输入端连接到一个参考电压。误差放大器总是试图迫使其两端输入相等。为此，它提供负载电流以保证输出电压稳定（也就是负反馈）稳压器是怎么稳电压的　　稳压器是靠继电器的跳动稳定电压的。当电网电压稍有波动，或在一定范围内其它电器的开放或关闭，都会引起电力稳压器的自动纠正电路启动，使继电器频繁跳动。
4，使用场合
使用场合可广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明等需要稳压的场所。 SBW、DBW系列稳压器应在室内使用，正常使用条件为： 1，环境温度：-15～40℃ 2，海拔高度：＜ 1000m 3，相对湿度：＜90％ 4，无严重影响稳压器绝缘的气体、蒸汽、化学沉积、灰尘、污垢及其它 5，爆炸和腐蚀性介质。 6，安装场所无严重振动或颠簸。
5订货须知：
1、产品型号　 2、额定容量　 3、相数(单相)（三相） 4、联接组别　 5、调压方式　 6、高、低压电压　 7、有无特殊要求
六，使用前的检测和维护
1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固件是否松动，如有松动应加以紧固 2、电源电压应符合调压器铭牌上的输入电压。 3，调压器必须良好接地，以保证安全 4，使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否则易使调压器寿命降低甚至烧毁 5，使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花 6，应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零号砂纸垫在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格要求。 7，线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止 8，从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。 9，搬动调压器时不得用手轮，而应用提手或将整个产品提起移动 10，调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加以固定。 11，调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。

SBW、DBW单、三相全自动补偿式稳压器

相数	型号规格（KVA）	额定容量 (KVA)	输出额定电流(A)	外形尺寸 (cm)(长宽高)	柜数	重量（kg）
单相	DBW-10	10	45	60×50×135	单柜	180
	DBW-15	15	68	60×50×135		230
	DBW-20	20	91	60×50×135		258
	DBW-25	25	114	60×50×135		279
	DBW-30	30	136	60×50×135		290
	DBW-40	40	182	80×62×134		330
	DBW-50	50	227	80×62×134		338
	DBW-60	60	273	80×62×134		354
	DBW-80	80	364	90×68×162		390
	DBW-100	100	455	90×68×162		410
	DBW-120	120	545	90×68×162		430
	DBW-150	150	682	100×80×165		470
	DBW-180	180	818	100×80×165		491
	DBW-200	200	909	100×80×165		530
三相	SBW-20	20	30	60×72×125	单柜	230
	SBW-30	30	45	60×72×125		240
	SBW-50	50	76	60×72×125		287
	SBW-60	60	91	60×72×125		301
	SBW-80	80	121	65×82×134		379
	SBW-100	100	152	65×82×134		414
	SBW-120	120	182	65×82×134		435
	SBW-150	150	227	90×77×162		577
	SBW-180	180	273	90×77×162		600
	SBW-200	200	303	90×77×162		610
	SBW-225	225	341	100×80×165		705
	SBW-250	250	379	100×80×165		728
	SBW-300	300	455	110×90×185		890
	SBW-320	320	485	110×90×185		915
	SBW-350	350	530	110×90×185		940
	SBW-400	400	606	110×110×185		1020
	SBW-450	450	681	110×110×185		1063
	SBW-500	500	758	90×100×185	双柜	1350
	SBW-600	600	909	90×100×185	双柜	1390
