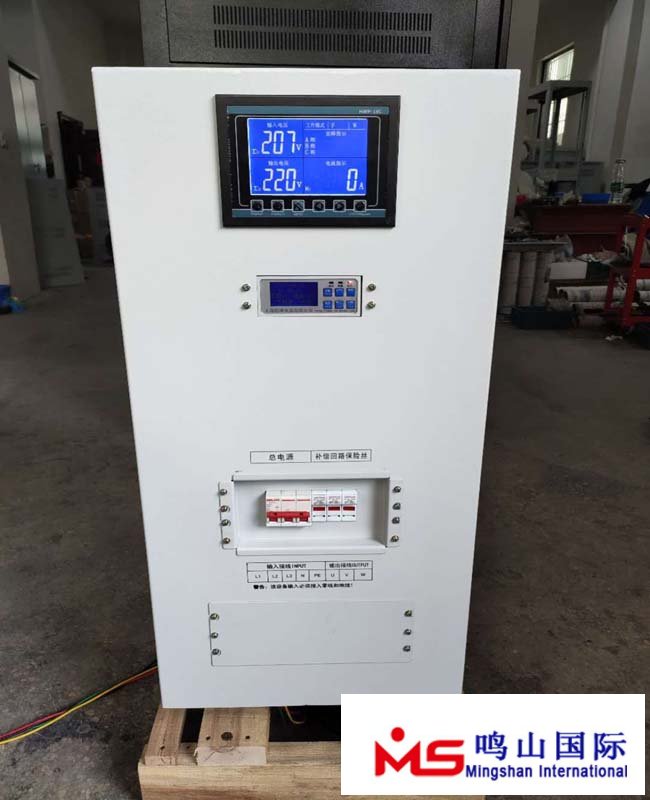

ZBW智能无触点稳压器
智能无触点稳压器采用12位高速AD采样,CPU控制,拥有人性化的人机界面LCD液晶显示控制面板,有24块可控硅控制9个变压器补偿稳压,全自动稳压过程没有触点碳刷以及电机等机械装置,纯电子电路,所以又名无触点,或者电子稳压器,智能无触点稳压器具有稳压精度高,**可达1%,稳压速度快,没周波采集64个点,然后由CPU发出指令20毫秒即可完成补偿稳压,此外无触点稳压器还具有相续,过压,过载,等保护功能,并且具有输出故障检测等功能,可分调,可同调也可自动选择分调或者同调,当智能无触点稳压器出现故障的时候还可以选择性的无间隙跳转旁路或者切断电源同时显示屏显示故障原因,总之是一款非常稳定的稳压器

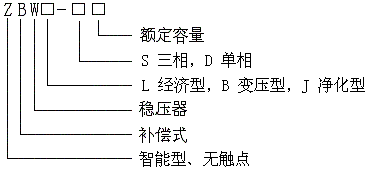

一、型号命名：
二、技术指标
|
输入 |
稳压范围 |
3Φ4W+G380V±20%或3Φ4W+G220V± 20% 或3Φ4W+G200V± 20%或3Φ4W+G460V± 20% |
|
频率 |
47HZ~63HZ |
|
|
输出 |
额定电压 |
380V或400V或220V或200V或460V |
|
中心电压值调节范围 |
±7% |
|
|
稳压精度 |
±（1~5）%可选择（常规设定为±2%） |
|
|
响应时间 |
快（一个电源周波20ms） |
|
|
波形失真 |
不产生附加波形畸变（静态） |
|
|
效率 |
≥98% |
|
|
三相不平衡度 |
三相电压自动平衡 |
|
|
延时输出 |
先稳压再输出（保护设备不受冲击） |
|
|
保护 |
过压 |
输出相电压超过10%，切断输出或不间断转向旁路 |
|
欠压 |
输出相电压低于10%，切断输出或不间断转向旁路 |
|
|
缺相 |
具备（自动切断） |
|
|
过载 |
电子检测，过载3分钟内切断输出 |
|
|
过流 |
电子检测和断路器双重保护 |
|
|
短路 |
电子检测和断路器双重保护 |
|
|
旁路 |
不间断自动旁路 |
|
|
指示 |
电压 |
A、B、C、ΣABC三相分别具有真有效值数字显示 |
|
电流 |
A、B、C、ΣABC三相分别具有真有效值数字显示 |
|
|
工作状态 |
稳压状态/市电状态 |
|
|
异常 |
过压、欠压、过载、保险丝断 |
|
|
工作方式 |
具有稳压和市电两种工作方式 |
|
|
过载能力 |
5倍额定电流1秒钟 |
|
三、性能特点
|
响应速度快 |
12位高速AD采集，每周波采集64点，单片机进行数字处理运算，电子模块快速补偿 |
|
可设定多种调整方式 |
同调：当设定同调时，AD同时采集A、B、C三相电压的真有效值进行平均计算，给出指令进行补偿，可以有效提高三相电压的不平衡度 |
|
分调：当设定分调时，三相电压各自调整，保证三相电压都在精度范围内，特别适合单相负载 |
|
|
自动判断：微电脑自动分析应该进行同调或分调 |
|
|
测量技术先进 |
12位AD采集，单片机进行数字滤波及真有效值计算 |
|
控制精确无误 |
大规模可编程逻辑器件与单片机的**配合 |
|
人性化的界面 |
通过操作面板触摸键可以设定各种指标（输出电压、稳压精度、保护功能） |
|
输出波形无失真 |
无触点过零开关切换，同频、锁相、正弦波叠加补偿原理 |
|
抵抗谐波干扰 |
真有效值电压检测 |
|
负载范围广 |
阻性、容性、感性负载都能适应 |
|
缓起动抗冲击 |
具有先稳压再输出功能 |
|
保护功能全 |
当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作，并且具有完善的缺相、过载、短路保护及故障后声光报警功能 |
|
电压电流显示 |
电压、电流分别真有效值数字显示 |
四、工作原理
采用微电脑（MCU+PLD+12位高速AD）智能检测，输出指令控制电子模块（IGBT或SCR）的快速切换，通过变压器同频、锁相、正弦波叠加补偿保持输出电压的稳定。响应速度快、无碳刷、无触点、无机械、三相电压自动平衡。
五、型号规格
|
型号 |
额定容量(KVA) |
输入电压 范围 (V) |
输出电压（V） |
额定输出电流 (A) |
机柜外形尺寸 (mm) 宽X厚X高 |
重量 (kg) |
|
ZBW-S10 |
10 |
3Φ4W+G380V±20% 3Φ4W+G220V±20% 3Φ4W+G200V±20% 3Φ4W+G460V±20% （任意）
|
3Φ4W+G380V 3Φ4W+G220V 3Φ4W+G200V 3Φ4W+G460V ±7% 可设置 |
15 |
350×600×750 (带锁定轮子) |
140 |
|
ZBW-S20 |
20 |
30 |
160 |
|||
|
ZBW-S30 |
30 |
46 |
180 |
|||
|
ZBW-S50 |
50 |
76 |
390×650×870 (带锁定轮子) |
195 |
||
|
ZBW-S80 |
80 |
120 |
660×660×1500(老) 460×650×1200(新)
|
316 |
||
|
ZBW-S100 |
100 |
152 |
330 |
|||
|
ZBW-S120 |
120 |
180 |
380 |
|||
|
ZBW-S150 |
150 |
228 |
700×700×1600 |
450 |
||
|
ZBW-S180 |
180 |
273 |
490 |
|||
|
ZBW-S200 |
200 |
300 |
530 |
|||
|
ZBW-S250 |
250 |
342 |
1100×800×2100 |
630 |
||
|
ZBW-S320 |
320 |
486 |
720 |
|||
|
ZBW-S400 |
400 |
608 |
810 |
|||
|
ZBW-S500 |
500 |
760 |
910 |
|||
|
ZBW-S600 |
600 |
912 |
1050 |
|||
|
ZBW-S800 |
800 |
1216 |
1800×1000×2100 |
1300 |
||
|
ZBW-S1000 |
1000 |
1520 |
1650 |
|||
|
ZBW-S1200 |
1200 |
1824 |
1900 |
|||
|
ZBW-D3 |
3 |
单相 176V-264V |
单相 220V±7% 可设置 |
14 |
300×600×600 (带锁定轮子) |
20 |
|
ZBW-D5 |
5 |
23 |
28 |
|||
|
ZBW-D10 |
10 |
45 |
50 |
|||
|
ZBW-D20 |
20 |
91 |
80 |
|||
|
ZBW-D30 |
30 |
136 |
100 |
|||
|
ZBW-D50 |
50 |
227 |
660×660×1400 |
140 |
六、适用范围
各种数控加工中心、医疗设备、印刷机械设备、环境试验设备、电子检测设备、通讯设备等，尤其适用于电网波动幅度大、电压瞬间突变等恶劣供电环境。
